1.系統簡介
消防設備電源狀態監控系統是實時的對消防設備的電源進行監控，通過檢測消防設備電源的電流、電壓值和開關量，從而判斷電源設備是否有斷路、短路、過壓、欠壓、過流、以及缺相、錯相、過載等故障并報警、記錄的監控系統。從而有效避免了火災發生時，消防設備無電可用的尷尬情況，最大限度的保障了消防聯動系統的安全性。

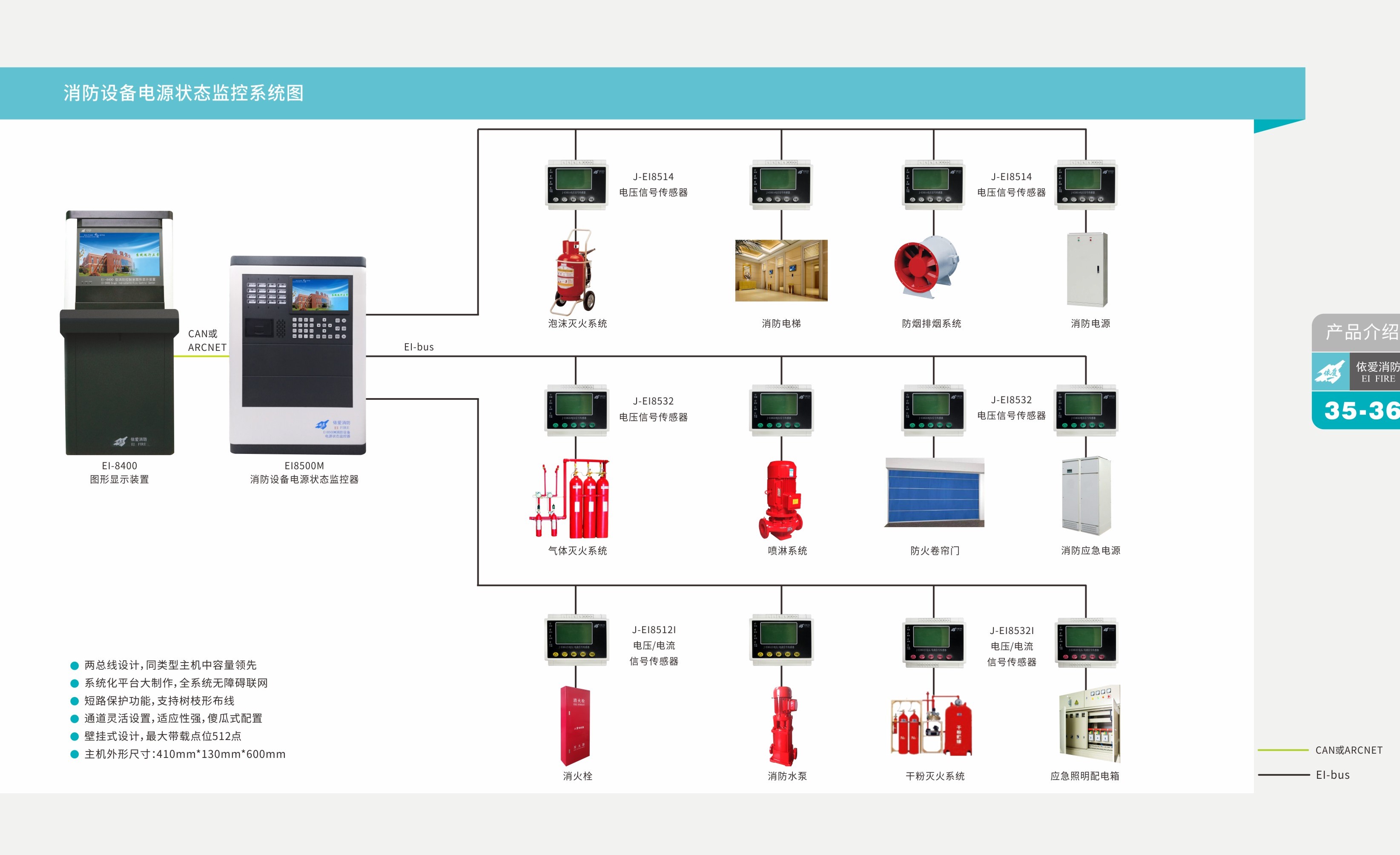

2.系統組成
消防設備電源狀態監控系統作為消防聯動控制系統的必要子系統，一般設置在消防控制中心，由消防設備電源狀態監控器，電源總線，通訊總線和其連接的電壓信號傳感器、電流/電壓信號傳感器、中繼模塊箱等設備組成。
3.系統特點
采用TBUS兩總線通訊接口
信號線采用無極性設計，且具有短路保護功能
全中文液晶顯示，操作簡單
地址重碼檢測功能
內置大容量數據存儲器，可分類存儲開關機記錄、故障記錄、報警記錄及事件記錄，斷電仍可保存
自帶三組可編程外控輸出，可手動控制輸出
支持MODBUS上位通訊協議，方便與第三方上位控制系統或火災系統實現組網
支持微型打印機，實施打印系統監控記錄
